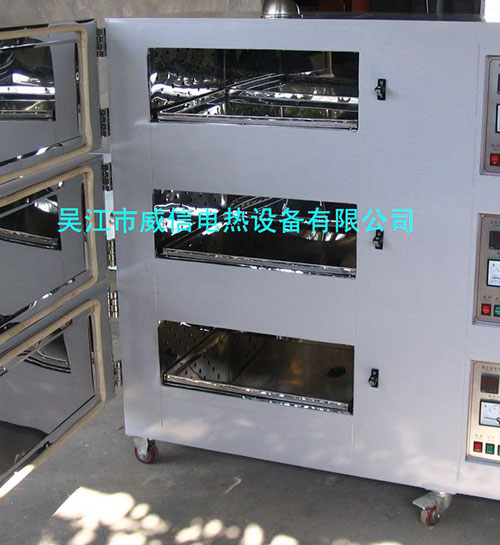

产品名称: 三门烘箱 (电热鼓风干燥箱)

发布日期: 2018-01-04

点击数: 2256

询价: 点击产品询价

简述:

产品详情

机台结构概述:

WX-SL 系列三门型电子类行业专用干燥箱采用三个独立内腔设计,每个腔体都是独立控温,均匀性好,使用灵活,是流水线作业的最佳搭配。

WX-SL系列三门型电子类行业专用干燥箱的外壳由A3冷压碳钢板制作,内胆采用拉丝或者镜面不锈钢钢板制作,箱体外壳表面覆环保漆,外壳与内胆之间用硅酸铝纤维充填,形成可靠的保温层。加热管安装在底部风道内,室温+10℃~220℃直接可以调节,采用发泡硅橡胶密封条。

WX-SL 系列三门型电子类行业专用干燥箱采用国家科委重点推广的远红外加热新技术,远红外元件被加热后能幅射2—15微米以上远红外线,当它被加热物体吸收时可直接转变为热能,从而获得快速干燥之效果、达到缩短生产周期,节约能源、提高产品质量等目的。控温仪表采用部分进口元件,款式新颖,使用方便,节省能源!

适应行业:

适用于电子、通讯、塑料、印刷、PCB基板、SMT的精密烘烤、烘干、胶泥定型、基板老化,LED插件检测等

设备名称:

三门电子类

干燥箱

站内同系列产品:

WX-SL系列

出厂型号:

WX-SL

工作温度范围:

室温+10~220℃

使用电压:

220V/N+地/50HZ

控温精度:

±1℃

加热功率:

4.5KW/分3组 控制

温度均匀性:

±2%℃

鼓风功率:

40W/220V*3组

适应行业:

电子,SMT,LED,PCB,半导体

规格尺寸:

工作室尺寸:

500×600×200×3

深D×宽W×高H(mm)

外形尺寸:

730×1120×1820 (以实物为准)

深D×宽W×高H(mm)

箱体制作材料:

箱体外壁材料:

1.2mm A3碳钢冷扎板 板金折弯焊接铆钉拼接。

箱体风板材料

1.2mm SUS430#不锈钢钢板 板金折弯机床冲孔。

箱体风道材料

1.0mm SUS430#不锈钢钢板 板金折弯焊接铆钉拼接。

箱体框架材料:

5#槽钢

箱体增强材料:

4#角钢,局部使用1.5mm钢板折弯

箱体底部承重框架材料:

6#槽钢

箱体顶部框架材料:

4#角钢

底部固定:

四个铁脚或者滑轮带刹车固定。

保温层厚度及材料:

100K级高密度硅酸铝纤维填充(保温层厚度为100mm)

外箱涂装材料:

防锈处理后表面覆环保锤纹漆,颜色可由客户指定,建议浅灰色。

门制作方式:

门外壁材料:

1.2mm A3冷钢板 板金折弯焊接铆钉拼接,表面覆环保锤纹漆

门内壁材料:

1.2mm SUS430#不锈钢钢板 板金折弯焊接铆钉拼接

门数量:

三个单开门

门厚度:

100mm

门扣:

合金铰链及上下搭扣式拉杆

门框密封材料:

耐高温发泡硅橡胶条压迫式密封(密封性能较好,清洁容易)

开门方式:

由左向右开

工作室内配置:

分层:

可均分2层,采用L型支架固定。

进气及排气:

进气:

孔径60mm 1 个。

排气:

孔径100mm可手动调节出风量,1个 。

循环系统:



鼓风方式:

水平循环运风

电机装置:

侧部

风轮材料:

合金风轮

风轮尺寸:

160*40

加热系统:

加热元件:

采用覆套式远红外发热器 (SHEATHED HEATER)无尘化W型管状电热发生器,1.5KW/件,总3件,加热元件总功率4.5KW,分3组加热开关,连续使用寿命可达5万-6万小时以上

升温速率:

每分7-8度

测试时须知:

测试点应距离内壁材料至少120毫米,距离门至少100毫米。测试时间应在到达温度(恒温状态)后至少15-20分钟。

标准电器配置:(客户可指定电器品牌,价格另议)

温控仪:

LED液晶屏/智能/数显/温控仪,控温精度±1℃,带PID调节,自动恒温。

时间设定装置:

HS48S-99.99定时装置,可人工/自动开关,当温度到达所设定温度

时即开始计时,当时间到达所设定范围后即切断加热电源。

时间报警装置:

APT/AD16型声光报警装置,设定时间结束报警提示。

控制电路电压:

220V / 50HZ

测温装置:

不锈钢铠甲 PT100电阻温度传感装置,测温精确±1%FS。

保护系统:

漏电保护,断路保护,电机过载保护,接地保护。

断路器启动:

带漏电保护的断路器启动,有效保护所有电器元件。

接触器:

接触器输出(控温精度准确),采用(正泰)品牌电气。

开关及指示灯:

采用(正泰)品牌电气,不易损坏。

其它电器元件:

采用(正泰)品牌电气(全国正泰电器店有售,配件正宗容易采购)。

产品附件说明:



产品制作周期:

加工时间18个工作日+运输时间/按客户所在地不同而有所不同。

随机备品:

使用说明书,电器元件说明书,保修单,合格证各一份。

保修范围:

产品整机保修一年(除人为损坏)包含所有电器元件。

运输及付款方式:



运费以及税率:

价格含税票,含运费,交货地点为客户指定地点(不含上楼)。

付款方式:

预付50%,在设备发货前付40%,余款设备到工厂验收合格1个月内付清。

如您所烘烤物品带有挥发性气体或者腐蚀物体产生,请您和我们技术服务人员详细说明,必要时要加装防爆装置或者采用耐腐蚀性材料制作。严禁烘烤易燃易爆物品!!!

您还有疑问请拨打咨询电话:0512-63320882

您如果需要更详细的参数资料和单个产品报价请联系销售部门:15050371557

或者发邮件Email:weixindianre@163.com我们会在24小时内给予答复!

感谢您对我们产品的关注,期待与您的合作!
