烤箱名称：

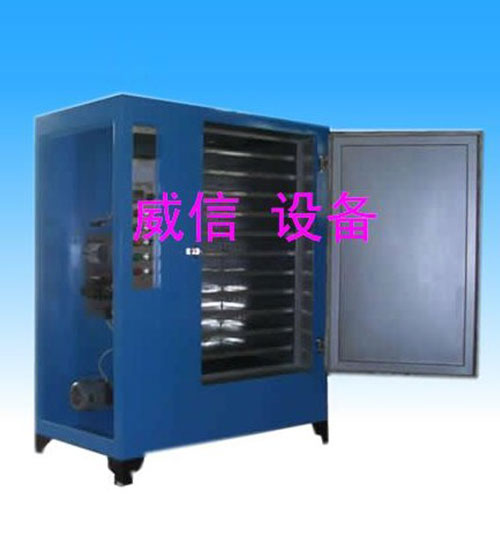

热风循环烘箱

站内同系列产品：

WX841系列

出厂型号：

WX841-TG

工作温度范围：

室温+10~300℃（最高400℃）

使用电压：

380V/N+3+地/50HZ

控温精度：

±1℃

加热功率：

7.5W/分1档位控制

温度均匀性：

±5℃

鼓风功率：

180W*1/380V1 组

适应行业：

电子，电容器、电子通讯、光电

规格尺寸：

工作室尺寸：

600*550*1100

深*宽*高（mm）

外形尺寸：

(以实物为准)

深*宽*高（mm）

箱体制作材料：

机台结构概述：

本产品采用单侧风道出风，底部风道回风循环，内部可分2-10层，加热元件安装在烘箱侧底部风道内，循环电机安装烘箱侧部控制箱内，可以让电机寿命延长，单开门 ,门扣采用弹簧式拉手固定。

箱体外壁材料：

1.2mm A3碳钢冷扎板 板金折弯焊接铆钉拼接

箱体风板材料

1.2mm A3碳钢钢板 板金折弯机床冲孔

箱体风道材料

1.0mm A3碳钢钢板 板金折弯焊接铆钉拼接

箱体框架材料：

4#角钢

箱体增强材料：

4#角钢，局部使用1.5mm钢板折弯

箱体底部承重框架材料：

6#槽钢

箱体顶部框架材料：

4#角钢

底部固定：

采用四个铁脚或者带刹车滑轮定位。

保温层厚度及材料：

100K级高密度硅酸铝纤维填充（保温层厚度为100mm）

外箱涂装材料：

防锈处理后表面覆环保锤纹漆，颜色可由客户指定，建议浅灰色。

门制作方式:

门外壁材料：

1.2mm A3冷钢板 板金折弯焊接铆钉拼接，表面覆环保锤纹漆

门内壁材料：

1.2mm A3碳钢钢板 板金折弯焊接铆钉拼接

门数量：

单开门

门厚度：

90mm

门扣：

门框密封材料：

耐高温发泡硅橡胶条压迫式密封（如使用温度超过220度，则采用硅酸铝条）

开门方式：

左开门

工作室内配置：

内部分层：

可根据客户要求均分2~10层，采用L型支架, 固定。

进气及排气：

进气：

孔径60mm 1个。

排气：

孔径80mm可手动调节出风量，1个。

循环系统：

鼓风方式：

强压水平循环运风。

电机装置：

侧部

风轮材料：

合金风轮

风轮尺寸：

60*200（mm)

加热系统：

加热元件：

采用覆套式远红外发热器 (SHEATHED HEATER)无尘化W型管状电热发生器，2.5KW/件，总3件，加热元件总功率7.5KW，分1组加热开关，连续使用寿命可达5万-6万小时以上。

升温速率：

每分7-8度

测试时须知：

测试点应距离内壁材料至少100毫米，距离门至少100毫米。测试时间应在到达温度（恒温状态）后至少15-20分钟。

标准电器配置:（客户可指定电器品牌，价格另议）

温控仪：

LED液晶屏/智能/数显/温控仪,控温精度±1℃，带PID调节，自动恒温。

时间设定装置：

HS48S-99.99定时装置，可人工/自动开关，当温度到达所设定温度

时即开始计时，当时间到达所设定范围后即切断加热电源。

时间报警装置：

APT/AD16型声光报警装置，设定时间结束报警提示。

控制电路电压：

220V / 50HZ

测温装置：

一支不锈钢铠甲 PT100电阻温度传感装置，测温精确±1％FS。

保护系统：

漏电保护，断路保护,电机过载保护，接地保护。

断路器启动：

带漏电保护的断路器启动，有效保护所有电器元件。

接触器：

接触器输出（控温精度准确），采用（正泰）品牌电气。

开关及指示灯：

采用（正泰）品牌电气，不易损坏。

其它电器元件：

采用（正泰）品牌电气（全国正泰电器店有售，配件正宗容易采购）。

产品附件说明：

产品制作周期：

加工时间12个工作日+运输时间/按客户所在地不同而有所不同。

随机备品：

使用说明书，电器元件说明书，保修单，合格证各一份。

保修范围：

产品整机保修一年（除人为损坏）包含所有电器元件。

运输及付款方式：

运费以及税率：

价格含税票，含运费，交货地点为客户指定地点（不含上楼）。

付款方式：

签定合同后预付50％，在设备发货前付40％，余款设备到工厂验收合格壹个月内付清。

如您所烘烤物品带有挥发性气体或者腐蚀物体产生，请您和我们技术服务人员详细说明，必要时要加装防爆装置或者采用耐腐蚀性材料制作。严禁烘烤易燃易爆物品！！！
