一、概述：

烘箱，采用国家重点推广的节能环保加热新技术，通过电源使电热管加热，产生热源，当它被加热物体吸收时可直接转变为热能，从而获得快速干燥效果，达到缩短生产周期，节约能源，提高产品质量等目的。

二、使用范围：

本箱应用范围广，是吸收引进国产化，替代进口的可靠性理想干燥设备、基板应力的去除、油墨的固化、漆膜的烘干等。广泛使用于 航天、汽车、磁业、矿业（石墨、稀土）、及电子产品行业、电机、变压器、太阳能行业，硅材料行业、通讯、电镀、模具，鞋材、塑料、五金化工、印刷、制药、PC板、粉体、含浸、喷涂、玻璃、陶瓷、木器建材……等等的精密烘烤、烘干、预热、定型、加工等。

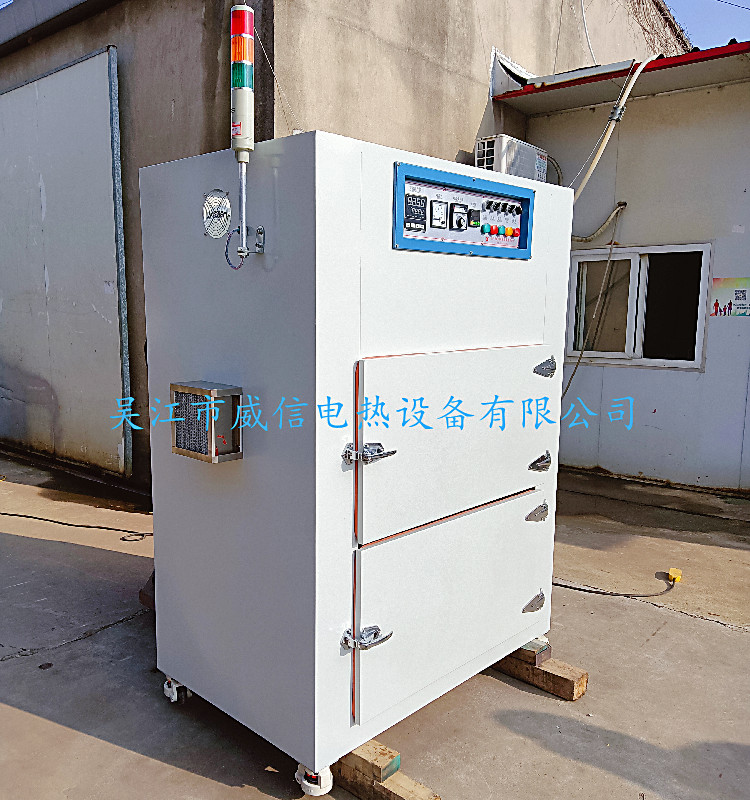

产品名称：洁净烘箱

2.2产品型号：WXJ881-TG-3

2.3电源：AC380V 3φ 50HZ

2.4规格尺寸，功率：

2.5温度范围：常温+25～250℃

温度控制：精度±0.5%，

均匀性能：±2℃%(空箱测试)，

保温性能：炉内达到200℃，外壁温度不超过（室温+10℃）；

三、箱体结构：

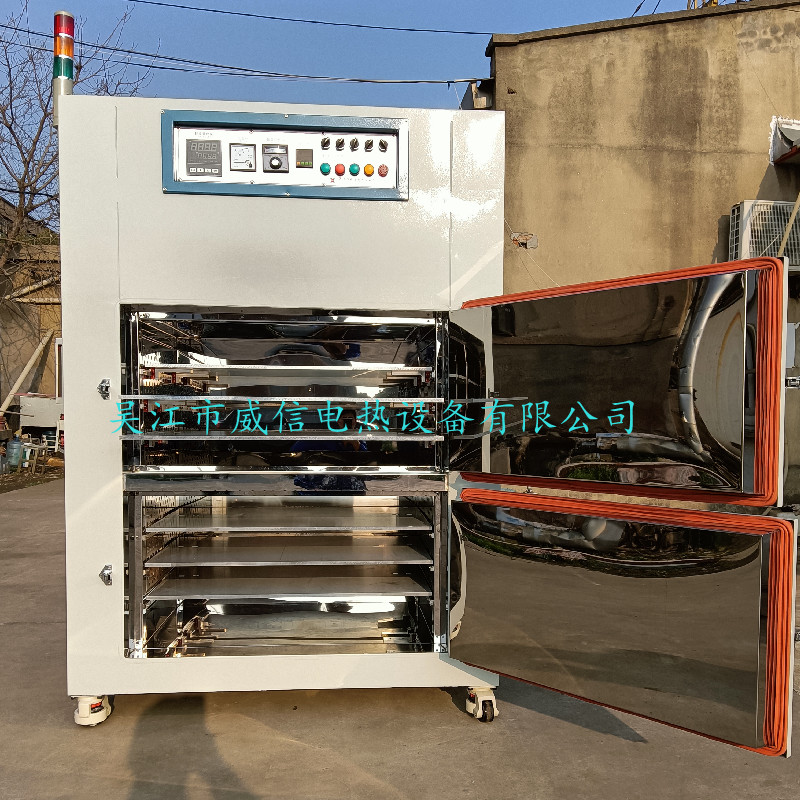

机台结构：采用两侧风道和顶部风道循环结合,单开门，门扣平面暗扣，高温硅橡胶密封条密封,底部安装四个方向活动轮。

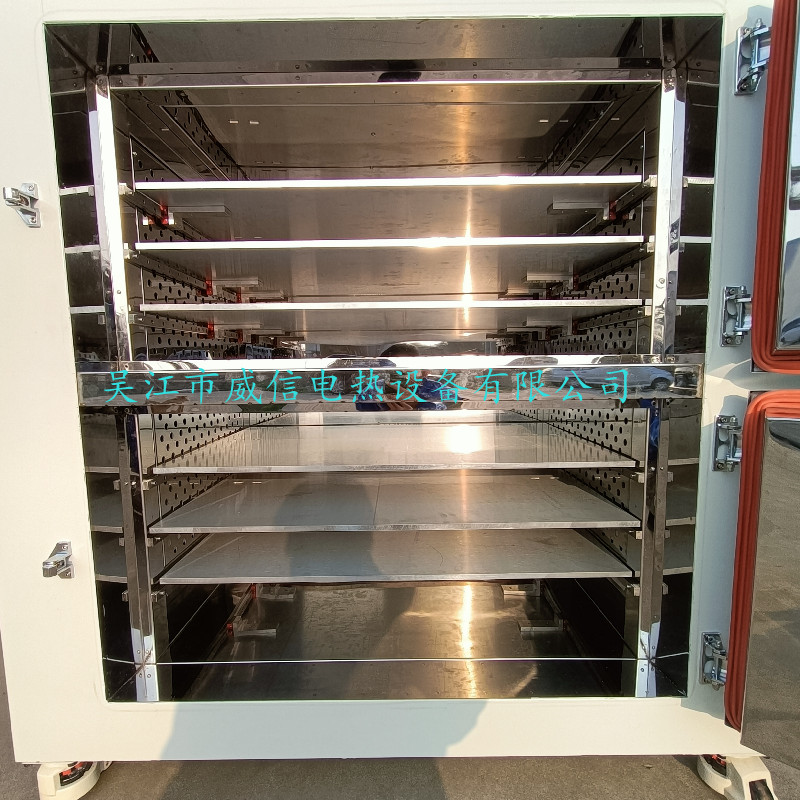

内壁材质：采用304不锈钢，氩弧满焊，密闭性好。

风道材料：采用304不锈钢，板金折弯固定。

外部材质：外部采用1.2mm厚度冷扎碳钢板，经防锈处理后静电喷塑，耐划伤。

增强固架：采用5#角钢和4角钢，部分采用槽型加强板金焊接。

保温材质：120K级高密度硅酸铝纤维填充，保温层厚度为100mm。

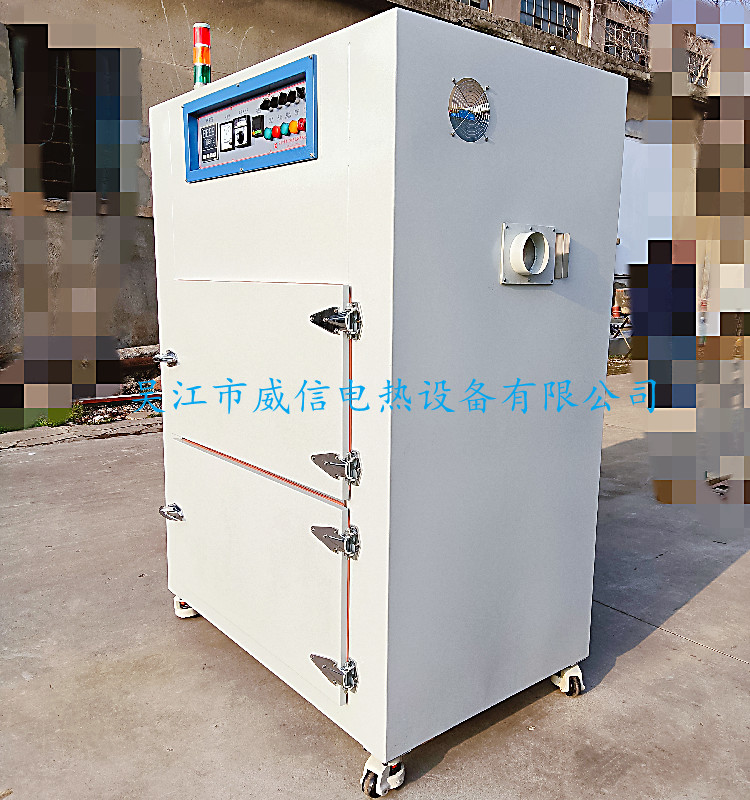

侧部排气孔:120mm.能连接外部管道。

四、电气系统：

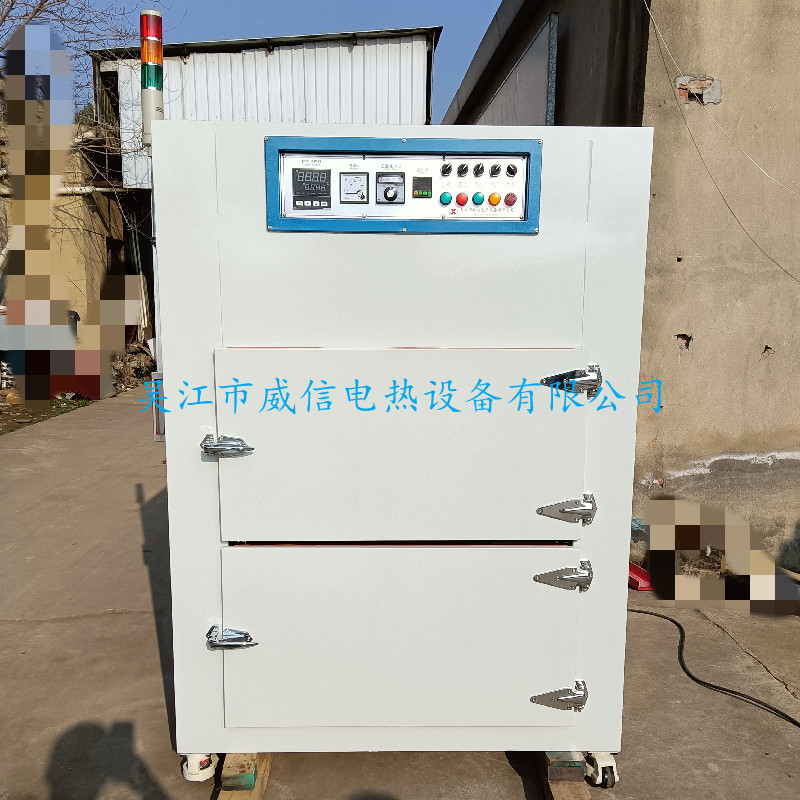

控制箱： 采用一体控制箱，安装在机台顶部。

控温方式：讯号来源，采用PT100铂电阻感应棒±0.5%。

温控装置：选用导电FP93-8P-90-0000（日本产），PLC程序运行4组10步

 （64步×1 、32步×2、116步×4）智能数显温控仪与传感器铂PT100连接，  LED／智能／数显／温控仪，控温精度±0.5℃，带PID调节，自动控温恒温。

加热方式：采用远红外304不锈钢U型加热管 ，连续使用寿命6万小时以上

循环电机： 长轴烘箱电动机1100W 1台配多翼式离心风叶，防震自散热。

五、完善的安全保护措施：漏电断路器/超温保护/欠相保护/马达过载电流保护/机台异常蜂鸣器警示

承接非标尺寸烘箱 、干燥箱、工业烤箱、电热设备
